詳解YRT轉臺軸承的分類與應用
詳解YRT轉臺軸承的分類與應用
- 2023/5/18 15:33:45
YRT轉臺軸承在產生的初期主要用在數控轉臺上。但在使用的過程中慢慢發現，YRT轉臺軸承在醫用器械、精密回轉臺、檢測儀器等精度比較高的設備儀器中的表現都非常地良好。YRT轉臺軸承在高精度軸承的大家庭中已經成為不可或缺的一部分。下面由小編來為大家介紹一下YRT轉臺軸承的分類和用途。

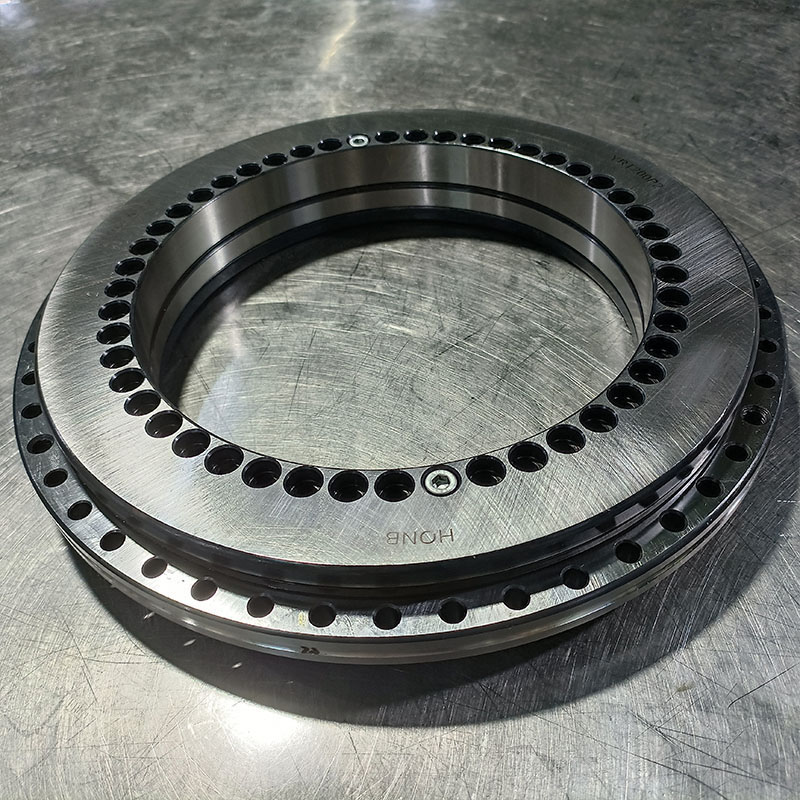

????YRT轉臺軸承的分類與應用
??
??1. YRT標準轉臺軸承
??
??YRT標準轉臺軸承的外圈旋轉，內圈支撐，形成了一個回轉運動結構。它是由一個推力軸圈、一個推力墊圈、兩個滾柱保持架組件和一組圓柱滾子組成的。座圈和軸圈上有均勻分布的螺釘安裝孔，可以直接用螺栓對軸承進行固定。出廠時加有預載荷，安裝時不需要調配。
??YRT標準軸承適用于相對周期較短、摩擦較低、但對軸承的剛性和精度要求比較高的設備上。例如機械加工中心的旋轉臺、工業機器人的關節旋轉部位、回轉和精密旋轉工作臺等。
??2. YRTS高速轉臺軸承
??
??YRTS高速轉臺軸承的外部結構跟YRT標準軸承相差不大，但內部結構有很大的不同。YRTS系列軸承的轉速比YRT標準軸承的高，摩擦力矩比YRT標準軸承更低更均勻。
所以適用于要求摩擦力低但轉速更高的設備。比如使用在由直驅電機所驅動的軸上。
??
??3. YRTM組合軸承
??
??YRTM組合軸承在YRT軸承的基礎上，增加了角度測量系統的雙向推力圓柱滾子組合。也就是在YRT標準軸承上安裝上了一個角度測量系統，可以更加精確的測量和調整軸承的旋轉角度，以適合機器的較高精度運轉。測量系統分為傳感器構件和測量尺兩部分。是純電感式的測量原理，信號比較精確，是這系列軸承里精度較好的。這個測量系統在工作時很少會受到來自外部的干擾，比如灰塵，油污和劃痕、磁場等的影響，也不需要特別的維護。
??一般都會用在對角度的旋轉精度要求比較高的領域，比如分度頭、軍工雷達、高精度回轉工作臺和旋轉軸、航空、航天級測量和試驗裝置中。
