交叉滾子軸承和薄壁軸承的特點及類型
交叉滾子軸承和薄壁軸承的特點及類型
- 2022/6/13 8:27:41

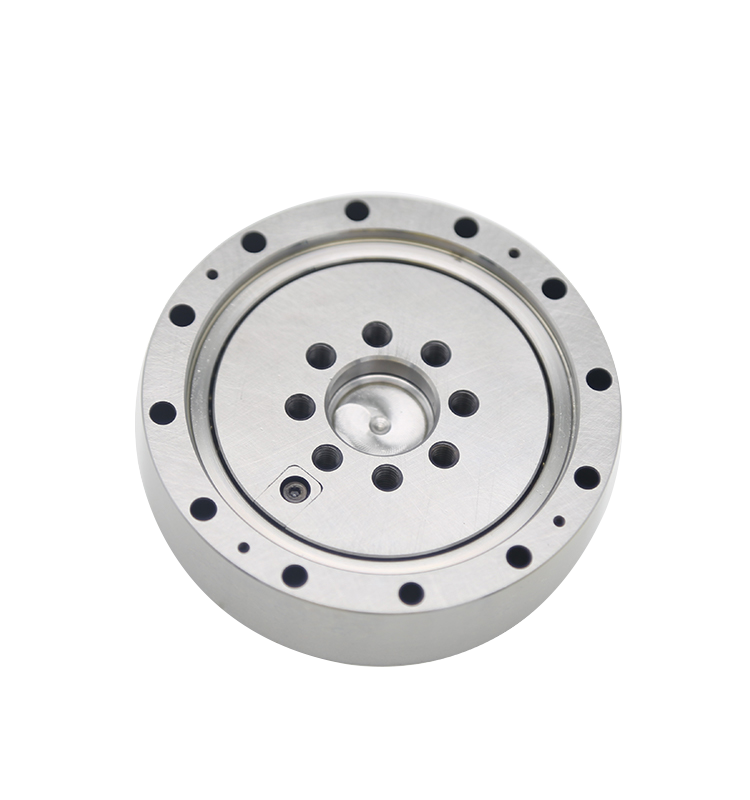

交叉滾子軸承因圓柱滾子成直角的V型溝槽滾動面上，在內輪外輪間隔保持器被互相垂直排列。這種設計讓交叉滾子軸承結構能夠同時承受來自各方面荷重如徑向、軸向、力矩負荷及動量荷重等所有方向負荷。因滾子與軌道表面成線狀接觸，因此，十字交叉滾子軸承受荷重而彈性變形之可能性很小。交叉滾子軸承廣泛應用于工業自動機器人、工作機器人和醫療設備等。交叉滾子軸承可以滿足高剛性、緊湊性和高速運行的要求。
十字滾子軸承特點:承載能力高，剛性好，旋轉精度高，安裝方便。
交叉滾子軸承產品主要結構有:整體型、外圈分離型和內圈分離型。對于有防污染和防漏油需要的,可以在軸承兩側面安裝密封圈。
交叉滾子軸承RB型: RB型的內外圈尺寸被小限度的小型化，其構造為外圈分割，內圈是體的設計。適合于要求內環旋轉精度高的部位。
RE型: RE型是由RB型的設計理念產生的形式，內圈為分割，外圈為一體成型。最適合于發展要求外圈進行旋轉精度高的場合。
交叉滾子軸承RA型: RA型是內圈外圈的壁厚做成薄型輕量，外圈分割的構造，用鉚釘固定而成非分開型式的交叉滾子軸承。這種十字滾子軸承體積小，能承受載荷，所以軸承座或側壓法蘭可以很輕，最適合機器人手臂等旋轉關節。
作為精密零件軸承之一薄壁軸承，主要指的是適合現代機械對回轉機構設計的緊湊、簡化和輕量化的要求, 具有體積小、重量輕和摩擦低等特點。廣泛應用于航空航天、精密機床、轉臺、雷達通信、工業機器人、半導體加工設備、醫療設備等領域，能顯著減輕設備重量，減少設備摩擦，提供良好的旋轉精度。
薄壁軸承主要分三種類型：
1、徑向接觸（L型）
2、角接觸（M型）
3、四點接觸（N型）
這些系列軸承領主要以軸承鋼和不銹鋼材料為主。
薄壁軸承特點：
薄壁軸承不同于標準軸承。因此，又被稱為等截面薄壁軸承。使用同一系列的薄壁軸承，設計人員可以標準化相同的常見部件。
使用大內孔、小橫截面的薄壁軸承，可以用大直徑的空心軸代替小直徑的實心軸，使諸如：空氣、光束、水管、電纜等可以通過空心軸的空間來提供，使設計更加簡捷。
使用等截面薄壁軸承，可以節省空間，降低重量，顯著降低摩擦，并提供良好的旋轉精度。
在不影響軸承性能和使用壽命的情況下，使用薄壁軸承，可以縮小設計的外部尺寸和降低生產成本，具有普通軸承不可比擬的優越性。
另外，薄壁軸承七個開式系列，五個密封系列，內孔直徑為1英寸到40英寸，橫截面尺寸范圍為0.1875×0.1875英寸 1.000×1.000英寸。開式軸承有三種: 徑向接觸、角接觸、四點接觸。密封軸承分為徑向接觸和四點接觸。
