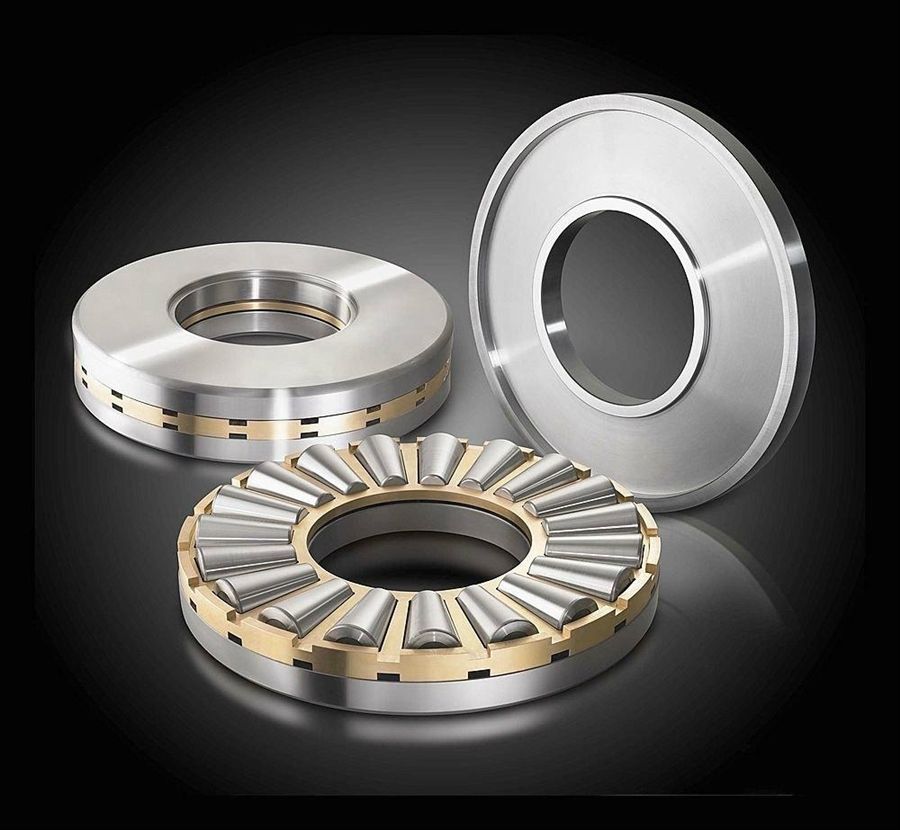

自動化機械設備用精密轉盤軸承
自動化機械設備用精密轉盤軸承
- 2021/6/26 8:30:26
轉盤軸承是一種能夠同時承受較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷，集支承、旋轉、傳動、固定等多種功能于一身的特殊結構的大型軸承。一般情況下，轉盤軸承自身均帶有安裝孔、潤滑油和密封裝置，可以滿足各種不同工況條件下工作的各類主機的不同需求;另一方面，轉盤軸承本身具有結構緊湊、引導旋轉方便、安裝簡便和維護容易等特點，被廣泛用于起重運輸機械、采掘機、建筑工程機械、港口機械、風力發電、醫療設備、雷達和導彈發射架等大型回轉裝置上。
基本介紹
轉盤軸承是一種能夠同時承受較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷，集支承、旋轉、傳動、固定等多種功能于一身的特殊結構的大型軸承。
折疊編輯本段基本結構
轉盤軸承通常由內圈、外圈、滾動體、隔離塊等四大部件構成。由于核心部件采用回轉支承，因此可以同時承受軸向力、徑向力。 其形式很多，但結構組成基本大同小異。
由左及右分別是(上部分): 1.外圈(有齒或無齒)2.密封帶 3.滾動體(滾球或滾柱) 4.加油嘴
由左及右分別是(下部分): 1.塞子 2.錐銷 3.內圈(有齒或無齒) 4.隔離塊或保持架 5.安裝孔(絲孔或光孔)
01系列轉盤軸承
單排四點接觸球式轉盤軸承由內圈、外圈、鋼球、隔離塊四大部分組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力?；剞D(zhuǎn)式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。
02系列轉盤軸承
雙排球式轉盤軸承有三個座圈，鋼球和隔離塊可直接排入上下滾道，根據受力狀況，安排了上下兩排直徑不同的鋼球。這種開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向力和傾翻力矩。當徑向力大于0.1倍的軸向力時，滾道須特殊設計。雙排異徑球式回轉支承的軸向、徑向尺寸都比較大，結構緊固。特別適用于要求中等以上直徑的塔式起重機，汽車起重機等裝卸機械上。
系列轉盤軸承
單排交叉滾柱式轉盤軸承，由兩個座圈組成，結構緊湊、重量輕、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力、傾翻力矩和較大的徑向力，被廣泛地用于起重運輸，工程機械和軍工產品上。
系列轉盤軸承
三排滾柱式轉盤軸承有三個座圈，上下及徑向滾道各自分開，使得每一排滾柱的負載都能確切地加以確定。能夠同時承受各種載荷，是四種產品中承載能力最大的一種，軸、徑向尺寸都較大，結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機，船用起重機、港口起重機，鋼水運轉臺及大噸位汽車起重機等機械上。
輕型系列轉盤軸承
輕型轉盤軸承具有與普通回轉支承相同的結構形式，重量輕，轉動靈活。廣泛應用于食品機械、灌裝機械、環保機械等領域。
HS 系列轉盤軸承
單排四點接觸球式轉盤軸承由兩個座圈組成，結構緊湊、鋼球與圓弧滾道四點接觸。主要用于汽車起重機、塔式起重機、挖掘機、打樁機、工程作業車、雷達掃描設備等承受傾翻力矩、垂直軸向力、水平傾向力作用的機械上。
HJ 系列轉盤軸承
單排交叉滾柱式轉盤軸承，由兩個座圈組成，結構緊湊、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛地用于其中運輸、工程機械和軍工產品上。
